ポリウレタン高圧RIM注入機

＜ポリウレタンRIM機(高圧) スーパーリム SRHシリーズ(セルフクリーニング式SUP高圧注入装置)＞

ポリウレタン高圧RIM注入機とは

注型用SUP樹脂のA剤とB剤をそれぞれの精密高圧メータリングポンプにより正確な配合比でミキシングヘッドに送り、高圧下で衝突混合させながら型内に連続的に吐出し、反応固化させる注入機です。注入終了と同時にミキシング部はセルフクリーニングされます。　
注入は別途附属装置である真空槽とドッキングして真空注入される場合もあります。
(＊SUP樹脂とはSolid Urethane Plasticのことです)

ポリウレタン高圧RIM注入機の特長

●	使用するSUP樹脂に完全にマッチした設計がなされている。
●	設計精度が高く、混合が完全なので高い物性の成形品が得られる。
●	異常事態発生時の安全機能が完備されている。

→カタログダウンロード（PDFデータ/容量：328KB）

→お問い合わせ・ご相談はこちらから

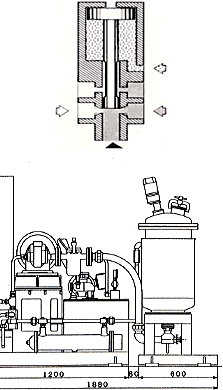

メーターリングユニット

ミキシングヘッド

●高精度アキシャルピストンポンプ
●各液別吐出量無段調整
●ストローク調整装置内臓

●インピンジメントタイプ
●セルフクリーニング機構付ミキシングチャンバー装置
●シンプルデザインによる軽量化達成
●耐久性のある材質使用

スーパーリム SRLシリーズ　標準仕様

型式	SRH-40型	SRH-60型	SRH-80型
全吐出量	10～40Kg/min 170～670g/sec	15～60Kg/min 250～1000g/sec	20～80Kg/min 330～1330g/sec
ミキシングヘッド	形式：HP/1404 　　　インピンジメント式洗浄：セルフクリーニング式	形式：HP/1404 　　　インピンジメント式洗浄：セルフクリーニング式	形式：HP/1404 　　　インピンジメント式洗浄：セルフクリーニング式
原液タンク	形式：窒素封入式容積：50Ｌ材質：接液部SUS304 温調：温冷水ジャケット	形式：窒素封入式容積：50Ｌ材質：接液部SUS304 温調：温冷水ジャケット	形式：窒素封入式容積：50Ｌ材質：接液部SUS304 温調：温冷水ジャケット
計量ポンプ	形式：アキシャルピストン式可変方式：インバーター式洗浄：18.5kw	形式：アキシャルピストン式可変方式：インバーター式洗浄：22kw	形式：アキシャルピストン式可変方式：インバーター式洗浄：30kw
溶剤タンク	ポンプモーター：2.2kw タンク容量：90L	ポンプモーター：2.2kw タンク容量：90L	ポンプモーター：2.2kw タンク容量：90L
付属品	形式：インナーギアポンプ駆動モーター：0.4kw 吐出量：約3L/min	形式：インナーギアポンプ駆動モーター：0.4kw 吐出量：約3L/min	形式：インナーギアポンプ駆動モーター：0.4kw 吐出量：約3L/min
所要電力	3相 30kw	3相 40kw	3相 50kw
